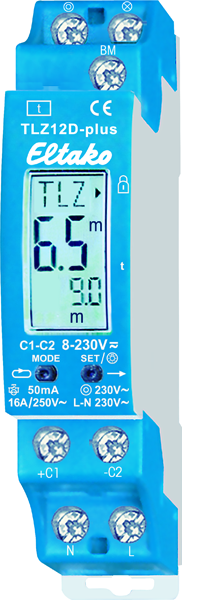

Treppenlichtzeitschalter MINs elektronisch
Zwei Betriebsarten, die über den frontseitigen Umschalter eingestellt werden: Zeitverzögertes Abschalten: Einschaltdauer 30 Sekunden bis 20 Minuten einstellbar, Dauerbetrieb: Dauerbeleuchtung. Nachschalten durch Betätigung eines Schalters: Einschaltzeitablauf wird erneut gestartet.
Bemessungsspannung: 230 V AC
Stromaufnahme der angeschlossenen Leuchttaster: max. 150 m
Schutzart: IP 20B
Bemessungsstrom: 16 A (cos f = 1)
Breite (TE): 1
Eltako S12-100-12V Stromstoßschalter 1-Schließer16A/250V AC
Einschaltdauer 100%
Steuerspannung: 12V
Kontakte: 1 Schließer
Kontaktabstand 3mm
Steuerleistungsbedarf 5-6W
1 Teilungseinheit = 18mm breit, 55mm tief
Abstand Steueranschlüsse/Kontakt > 6mm
Mit Handbetätigung und Schaltstellungsanzeige

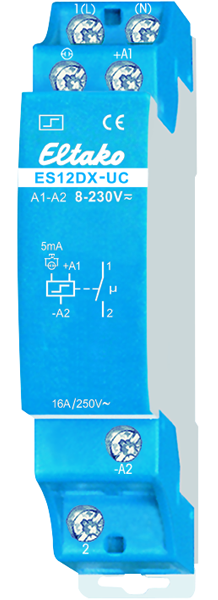

Es können auch die anschlusskompatiblen elektronischen Stromstoßschalter ES12DX-UC ES12-200-UC und ES12-110-UC verwendet werden. Die Universal-Steuerspannung UC deckt den Spannungsbereich 8-253V AC 50-60Hz und 10-230V DC ab.
Eltako Stromstoßschalter S12-100-24V elektromechanisch 1-Schließer16A/250V AC
Einschaltdauer 100%
Steuerspannung: 24 V
Kontakte: 1 Schließer
Kontaktabstand 3mm
Steuerleistungsbedarf 5-6W
1 Teilungseinheit = 18mm breit, 55mm tief
Abstand Steueranschlüsse/Kontakt > 6mm
Mit Handbetätigung und Schaltstellungsanzeige
Es können auch die anschlusskompatiblen elektronischen Stromstoßschalter ES12DX-UC ES12-200-UC und ES12-110-UC verwendet werden. Die Universal-Steuerspannung UC deckt den Spannungsbereich 8-253V AC 50-60Hz und 10-230V DC ab.
Universaldimmer LED optimiert STD400LED
Zum Schalten und Dimmen von Glühlampen, HV-Halogenlampen, NV-Halogenlampen über dimmbare gewickelte Trafos oder elektronische Trafos, LED und Kompaktleuchtstofflampen.
(Phasenan- und Phasenabschnitt)
Der Universaldimmer erkennt automatisch die angeschlossene Last.
Kombinationen aus induktiven und kapazitiven Lasten dürfen nicht angeschlossen werden.
Funktionen:
Automatische Lasterkennung
Einschalthelligkeit individuell speicherbar
Einstellbare Mindesthelligkeit (erforderlich für ESL und LEDs)
Multispannungseingang, z.B. für Sprechanlagen
Memoryfunktion bei Stromausfall
Automatische elektronische Überlast und Übertemperatur-Abschaltung
Dimm-Einschaltfunktion
Permanent EIN-Funktion (Test-Funktion)
Soft-EIN und Soft-AUS schont das Leuchtmittel
Keine Mindestlast nötig
Nennspannung: AC 230 V, +10 % / -15 %, 50 Hz
Eigenverbrauch: 0,3 W
Standby-Leistung: 0,2 W
Glühlampenlast: 400 W
Halogenlampenlast: 400 W
Trafos induktiv: 400 W
Trafos elektronisch: 300 W
Dimmbare Kompaktleuchtstofflampen (CFL): 80 W
Dimmbare LEDs: 60 W
Leitungslänge: max. 100 m
Mindestlast: keine
Bedienelemente: Funktionsschalter
Schutzart: IP 20
Gerätebreite: 1 TE = ca. 18 mm
Eltako ES12-200-8..230V UC elektronischer Stromstoßschalter
Steuerspannung 1: 8...230 V UC
Steuerspannung 2: 230 - 230 V
Versorgungsspannung: 250 - 250 V
Bemessungsschaltstrom: 16 A
Kontakt: 2 Schließer
Montageart: DIN-Schiene
1 Teilungseinheit =18mm breit, 58mm tief
Max. Glühlampenlast: 2000 W
Max. Leuchtstofflampenlast: 1000 VA
Stand-by-Verlust 0,5 Watt
Entweder Universal-Steuerspannung 8..230V UC am Steuereingang +A1/-A2 oder 230 V mit bis zu 5 mA Glimmlampenstrom am Steuereingang (L)/-A2(N).Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig.Sehr geringes Schaltgeräusch.Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust.Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais.Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch.Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung.Die Anschlussklemmenbelegung ist identisch mit dem elektromecha nischen Stromstoßschalter S12-200-.Maximalstrom als Summe über beide Kontakte 16A bei 230 V.Befindet sich dieser Stromstoßschalter in einem Stromkreis, welcher mit einem Feldfreischalter FR12-230V überwacht wird, wird keine zusätzliche Grundlast benötigt, die Überwachungsspannung des FR12-230V muss jedoch auf 'max' gestellt werden.Die Elektronik hat keine eigene Stromversorgung und daher in beiden Kontaktstellungen keinen Stromverbrauch.Lediglich während des kurzen Steuerimpulses von nur 0,2 Sekunden fließt der Steuerstrom, welcher den Mikrocontroller aktiviert. Er liest den letzten Schaltzustand aus seinem nichtflüchtigen Speicher, schaltet das bistabile Relais dementsprechend in die entgegengesetzte Richtung und schreibt den neuen Schaltzustand in den Speicher zurück.
