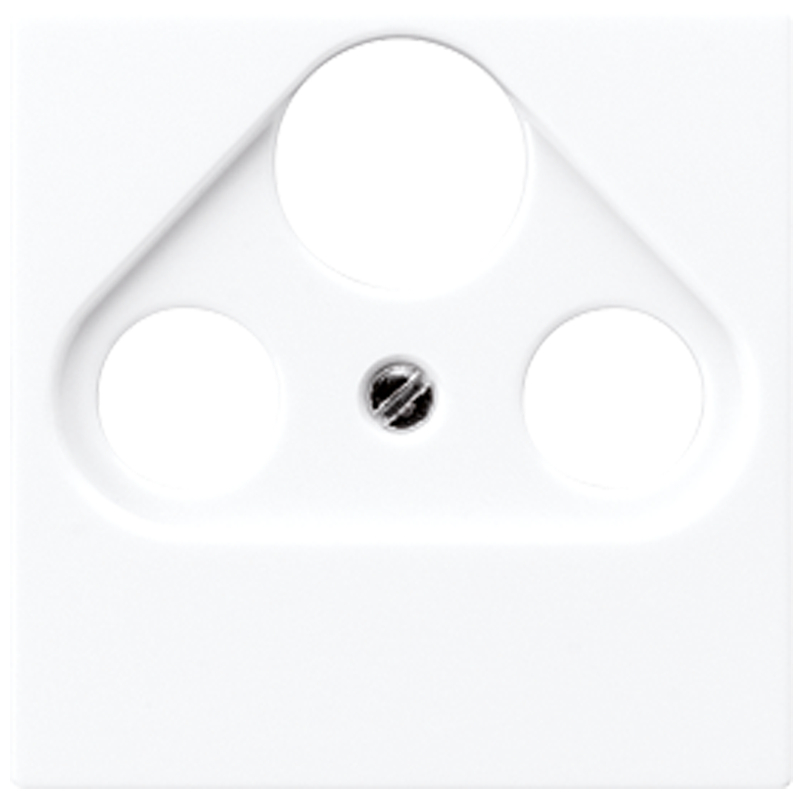

JUNG A561PLSATWW Abdeckung TV 3-Loch Alpinweiß
4,10 €*
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
36750
Hersteller:
JUNG
EAN:
4011377039254
Hersteller-Nr.:
A561PLSATWW
Lieferzeit:
1-3 Tage
Produktinformationen "JUNG A561PLSATWW Abdeckung TV 3-Loch Alpinweiß"
Abdeckung Duroplast (hochkratzfest) glänzend
Passend
Passend
- für Universal-Sat/BK-Dosen AXING Art.-Nrn.: BSD 963-00N, BSD963-11N, SSD5-00, SSD5-10, SSD5-14, SSD6-07
- für Universal-Sat/BK-Dosen Kathrein Art.-Nrn.: ESC30, ESD32, ESD30, ESU33,
- für Universal-Sat/BK-Dosen WISI Art.-Nrn.: DB53, DB64,
- für Universal-Sat/BK-Dosen TRIAX Art.-Nrn.: FS302F
- für handelsübliche Sat/BK-Dosen
Technische Daten:
Material: Duroplast
Individuelle farbige Bedruckung möglich
Farbe: Alpinweiß
Eigenschaften "JUNG A561PLSATWW Abdeckung TV 3-Loch Alpinweiß"
| Halogenfrei: | Ja |
|---|---|
| Montageart: | Aufputz |
| Befestigungsart: | Befestigung mit Schraube |
| Werkstoff: | Kunstoff |
| Werkstoffgüte: | Duroplast |
| Ausführung der Oberfläche : | Glänzend |
| Verwendung: | Sat |
| Farbe: | Alpinweiß |
Hersteller "JUNG"
Albrecht JUNG GmbH & Co. KG
Volmestraße 1
Schalksmühle, 58579, Deutschland
49(0)2355806-0
impressum@jung.de
Weiterführende Links des Herstellers
Sicherheitsinformationen
test test234
Anmelden
sw_related

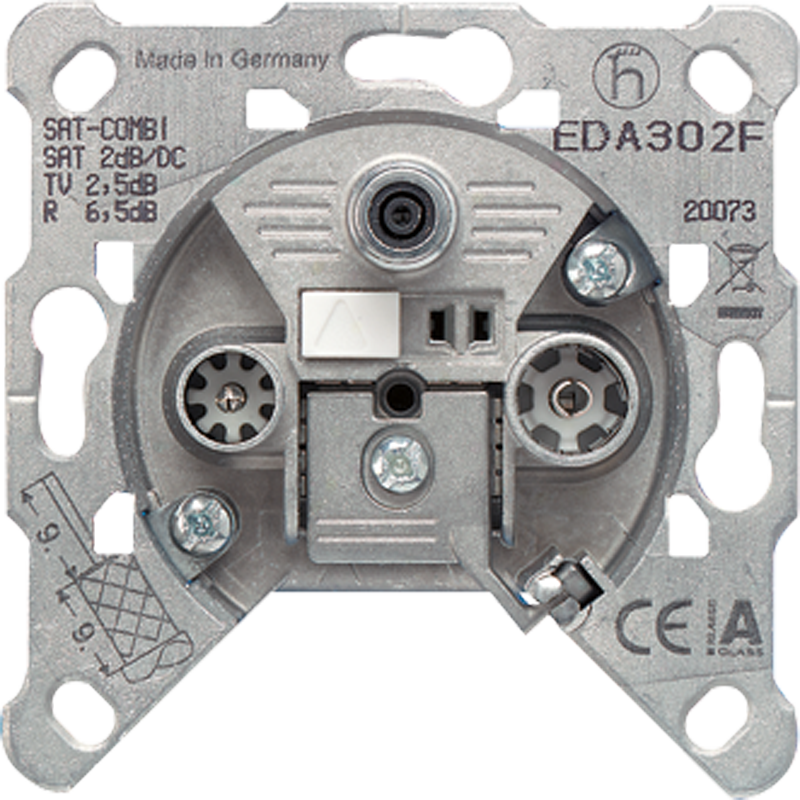

JUNG EDA302F 3-Loch Universal-Sat/BK-Dose Einzeldose
15,77 €*
JUNG EDA302F 3-Loch Universal-Sat/BK-Dose Einzeldose für Abdeckungen der Elektro-Installationsmaterial-Hersteller.Eigenschaften:
3-Loch Universal-Sat/BK-Dose mit Federklemmen
Sat-ZF-Dose mit rückkanaltauglichen, breitbandigen BK-/CATV-Auslässen (Verteiler-Filter-Kombination).
Vorteil: Neben Sat-ZF-Betrieb Anschlussoptionen an BK-Kabel-Netz oder terrestrische Antennenanlagen (Allround-Dose).
Technische Daten:
IN – TV (IEC-Stecker)
Frequenzbereich: 5 ... 862 MHz
Dämpfung: 2,5 dB
IN – RF (IEC-Buchse)
Frequenzbereich: 5 ... 118 MHz
Dämpfung: 6,5 dB
IN – SAT (F-Buchse)
Frequenzbereich: 950 ... 2150 (2400) MHz
Dämpfung: 2,2 dB
Entkopplung
TV – SAT: VHF, UHF / SAT: 20/20 dB
RF – SAT: VHF / SAT: 35/30 dB
TV – RF: VHF, UHF: 20 dB
Gleichstrompfad
SAT-IN (F-Buchse): 13/18 V, 22 kHz
max. +24 V/0,5 A
Ausführung: Einzeldose
Fabrikat: JUNG
Art.-Nr.: EDA 302 F
Information:
Einzeldosen werden verwendet, um die vom Abzweiger (Multi-Tap), Multischalter oder Sat-LNB kommenden, entkoppelten Stichleitungen abzuschließen (Sternstruktur).Durchgangsdosen können auch kaskadiert werden (Baumstruktur). Die letzte Dose an einer Stamm- bzw. Stichleitung ist mit dem Abschlusswiderstand zu versehen.
Hinweis zur Verwendung der Durchgangsdose GEDU 10 bzw. GEDU 15:Bei einer Stammleitung mit z.B. 7 Teilnehmern werden die ersten 4 Antennensteckdosen in GEDU 15 ausgeführt, die restlichen in GEDU 10. Somit haben alle Dosen in etwa die gleiche Pegelstärke.
Nur 4 auf Lager!

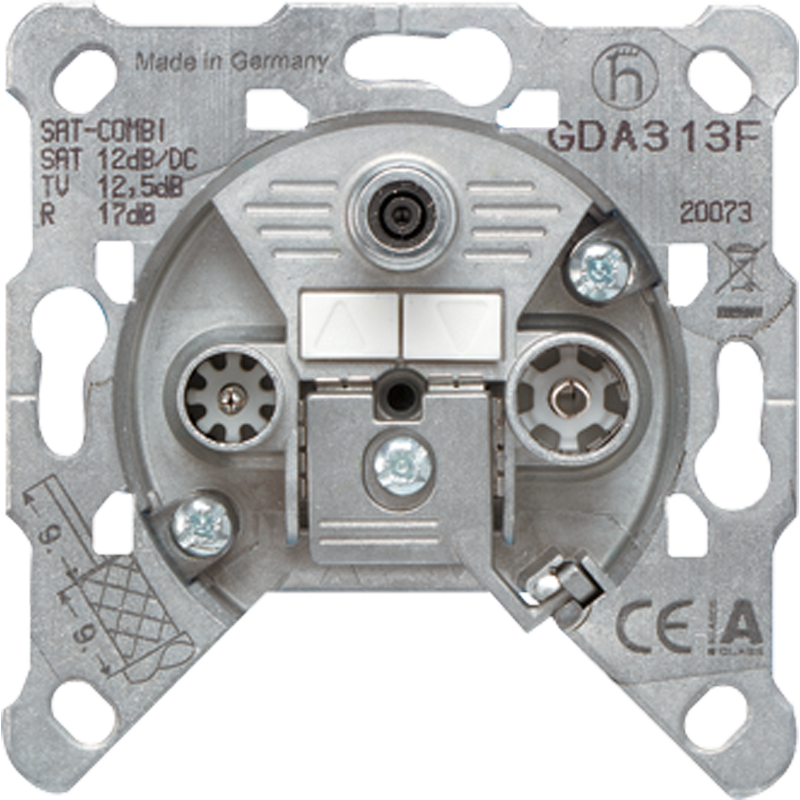

JUNG GDA313F 3-Loch Universal-Sat/BK-Dose Durchgangsdose
20,59 €*
JUNG GDA313F 3-Loch Universal-Sat/BK-Dose Durchgangsdose für Abdeckungen der Elektro-Installationsmaterial-Hersteller.Eigenschaften:
3-Loch Universal-Sat/BK-Dose mit Federklemmen
Sat-ZF-Dose mit rückkanaltauglichen, breitbandigen BK-/CATV-Auslässen (Verteiler-Filter-Kombination).
Vorteil: Neben Sat-ZF-Betrieb Anschlussoptionen an BK-Kabel-Netz oder terrestrische Antennenanlagen (Allround-Dose).
Technische Daten:
IN – OUT (Durchgang)
Frequenzbereich: 5 ... 2150 (2400) MHz
Dämpfung: 1,0 ... 2,0 (2,8) dB
IN – TV (IEC-Stecker)
Frequenzbereich: 5 ... 862 MHz
Dämpfung: 13 dB
IN – RF (IEC-Buchse)
Frequenzbereich: 5 ... 118 MHz
Dämpfung: 17 dB
IN – SAT (F-Buchse)
Frequenzbereich: 950 ... 2150 (2400) MHz
Dämpfung: 12 (13,5) dB
Entkopplung
OUT – TV / RF: VHF, UHF: 28 dB
OUT – SAT: SAT: 18 dB
TV – SAT: VHF, UHF / SAT: 20/20 dB
RF – SAT: VHF / SAT: 35/30 dB
TV – RF: VHF, UHF: 20 dB
Gleichstrompfad
SAT-IN (F-Buchse): 13/18 V, 22 kHz
max. +24 V/0,5 A
Ausführung: Durchgangsdose
Fabrikat: JUNG
Art.-Nr.: GDA 313 F
Information:
Einzeldosen werden verwendet, um die vom Abzweiger (Multi-Tap), Multischalter oder Sat-LNB kommenden, entkoppelten Stichleitungen abzuschließen (Sternstruktur).Durchgangsdosen können auch kaskadiert werden (Baumstruktur). Die letzte Dose an einer Stamm- bzw. Stichleitung ist mit dem Abschlusswiderstand zu versehen.
Hinweis zur Verwendung der Durchgangsdose GEDU 10 bzw. GEDU 15:Bei einer Stammleitung mit z.B. 7 Teilnehmern werden die ersten 4 Antennensteckdosen in GEDU 15 ausgeführt, die restlichen in GEDU 10. Somit haben alle Dosen in etwa die gleiche Pegelstärke.
