Spannungsversorgung AC 24 V ~für Wetterstation Art.-Nr.: WSK 100 REGund für Kombi-Sensor Art.-Nr.: WS 10 KSfür Wetterstation Universal Art.-Nr.: 2225 WS Ufür Wetterstation Home Art.-Nr.: 2224 WHfür Analogeingang Art.-Nr.: 2214 REG Afür Analogausgang Art.-Nr.: 2204.01 REGAREG-Gehäuse 4 TE Bestimmungsgemäßer Gebrauch¦ Versorgung von Geräten mit AC 24 VProdukteigenschaften¦ Zwei intern verbundene 24-V-Ausgänge¦ Überlast- und Kurzschlussschutz durch Thermoschalter Technische Daten Nennspannung: AC 230 V ~, 50/60 HzAusgangsstrom: max. 1 AAusgangsspannung: AC 24 V ~Lager-/Transporttemperatur: -25 ... +70 °CUmgebungstemperatur: -5 ... +40 °CRelative Feuchte: max. 93 % r. F., keine BetauungEinbaubreite: 72 mm (4 TE)Anschluss: Schraubklemmeneindrähtig: 0,5 ... 4 mm2feindrähtig mit Aderendhülse: 0,14 ... 2,5 mm2feindrähtig ohne Aderendhülse: 0,34 ... 4 mm2

Motor-Steuerungs-Einsatz Universal – DC 24 V Bestimmungsgemäßer Gebrauch¦ Steuern elektrisch betriebener Jalousien, Rollläden und Markisen, die mit DC 24 V SELV betrieben werden¦ Betrieb mit geeignetem JalousieaufsatzProdukteigenschaften¦ Einbindung in Gruppen- oder Zentralsteuerung über Nebenstellen mit weiteren 24-V-Einsätzen¦ Betrieb als Hauptstelle oder Nebenstelle¦ Unterstützt Sensorfunktionen des Aufsatzes¦ Parallelschalten mehrer Motoren möglich¦ Durch Umpolen der Motorausgänge wird die Drehrichtung des Jalousiemotors bestimmt "Polwende-Prinzip" Mit dem Motor-Steuerungs-Einsatz können ein oder mehrere Motoren (Parallelschaltung möglich) mit einem maximalen Gesamtstrom von 3 A angesteuert werden. Hinweise der Motorhersteller beachten.Mit Nebenstelleneingang!AnschlussZur Versorgung des Motor-Steuerungs-Einsatzes muss ein Netzgerät verwendet werden, das 24 V DC SELV liefert. Dazu muss das Netzgerät eine Schutztrennung zwischen Primär- und Sekundärseite sicherstellen.Technische Daten Nennspannung: DC 24 V ± 10 %, inkl. Restwelligkeit (Ripple)Schaltleistung: max. 3 ARelaisausgang: 2 Wechsler-Relais einer PolwendeschaltungAnschluss: Schraubklemmenmax. klemmbarer Leitungsquerschnitt: 2 x 2,5 mm2 oder 1 x 4 mm2

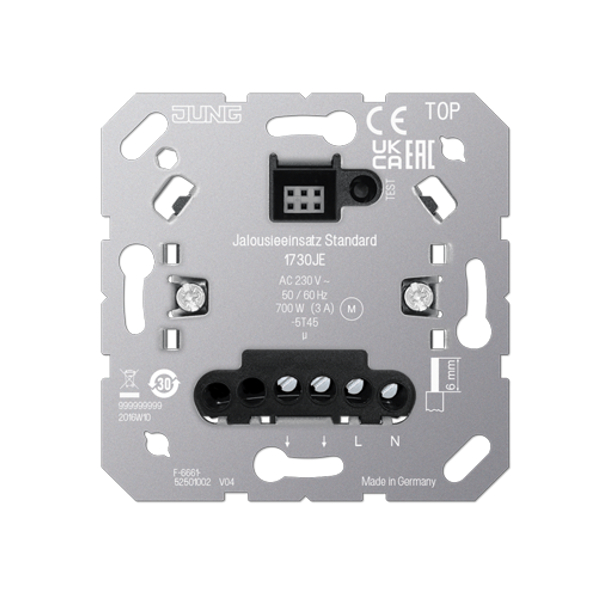

Motor-Steuerungs-Einsatz Standard – AC 230 V ~ Je Motor-Steuerungs-Einsatz kann 1 Motor mit Endlagenschalter bis max. 1000 W angesteuert werden.Hinweise der Motorhersteller beachten.Ohne Nebenstelleneingang!Technische Daten Nennspannung: AC 230 V ~, 50 Hz, N-Leiter erforderlichSchaltleistung: max. 1 Motor 1000 WRelaisausgang: 2 potentialbehaftete Schließer, gegeneinander verriegeltAnschluss: Schraubklemmenmax. klemmbarer Leitungsquerschnitt: 2 x 2,5 mm2 oder 1 x 4 mm2

Markisen-Steuerung "AeroTec 04" Thermoplast (bruchsicher) hochglänzendDer AeroTec darf nur für die Ansteuerung von Sonnenschutzanlagen (Markisen) verwendet werden.Der vom Werk mit aktuellem Datum und Uhrzeit (MEZ) ausgelieferte AeroTec steuert den Sonnenschutz in Abhängigkeit von Sonneneinstrahlung und Windwert. Eine manuelle Bedienung des AeroTec ist jederzeit möglich. Durch den Batteriebetrieb ist auch bei abgezogenem Bedienteil eine Programmierung möglich, da die Anzeige erhalten bleibt. Steuergerät für Sonnenschutzanlagen Sprachgeführt (15 Sprachen) Werkseitig voreingestellt Licht-, Wind- und Regensensor können angeschlossen werden Handbetrieb jederzeit möglich Zusätzliche Schaltzeit Zwischenposition Wendeposition bzw. Tuchstraffung HinweisAbgeschirmte Steuerleitung ... 0,8 mm Ø oder Fernsprechleitung J-ST-Y ... 0,6 mm Ø verwenden.Technische Daten Nennspannung: AC 230/240 V ~, 50/60 HzSchaltstrom: 5 A / 250 V AC bei cos f = 1Schaltleistung: max. 1 Motor 1000 W (Wird mehr als ein Antrieb angesteuert, müssen die Antriebe durch Trennrelais entkoppelt werden.)Batterietyp: 1 Knopfzelle CR 2032 (im Lieferumfang enthalten)Bei Austausch bleiben die eingestellten Werte erhalten.Ausgang: 2 Relais (Schließer) potentialfreiEingang: Sonnensensor (Art.-Nr.: LA 90)Sonnen-Wind-Wächter (Art.-Nr.: AR 04)Windwächter (Art.-Nr.: VT 04)Regensensor (Art.-Nr.: RW 95)Anschluss: Schraubklemmenmax. klemmbarer Leitungsquerschnitt: 2,5 mm2 Material: Thermoplast Farbe: alpinweiß

Motor-Steuerungs-Einsatz Universal – AC 230 V ~ Je Motor-Steuerungs-Einsatz kann 1 Motor mit Endlagenschalter bis max. 1000 W angesteuert werden.Hinweise der Motorhersteller beachten.Mit Nebenstelleneingang!Technische Daten Nennspannung: AC 230 V ~, 50 Hz, N-Leiter erforderlichSchaltleistung: max. 1 Motor 1000 WRelaisausgang: 2 potentialbehaftete Schließer, gegeneinander verriegeltAnschluss: Schraubklemmenmax. klemmbarer Leitungsquerschnitt: 2 x 2,5 mm2 oder 1 x 4 mm2

WetterstationREG-Gehäuse 6 TE Die Wetterstation "Konventionell" WSK 100 REG wertet in Verbindung mit dem digitalen Kombisensor WS 10 KS und der Spannungsversorgung WSSV 10 Helligkeit, Windstärke und Niederschlag aus.Sie steuert unter Berücksichtigung der Helligkeit und der Windstärke ein angeschlossenes Jalousiesteuerungssystem, getrennt nach Ost-, Süd- und Westfassade.Über die Niederschlagserkennung können z.B. Dachfenster bei Regen geschlossen werden. Eigenschaften¦ Getrennte Ausgänge für die Jalousien der Ost-, Süd- und Westfassade.¦ Getrennt einstellbare Beschattungsfunktion für die Ost-, Süd- und Westfassade.¦ Einstellbarer gemeinsamer Grenzwert für den Windalarm für die drei Fassadenseiten.¦ Schaltausgang bei Niederschlagserkennung zur Ansteuerung von z.B. Dachfenstern.¦ Standardfahrzeit der Jalousien bei Sonnenschutz 2,5 Minuten, für jede Fassadenseite getrennt verkürzbar.¦ Verbindungsüberwachung zum Kombisensor mit Alarmfunktion und Meldungsauswertung. Die Wetterstation konventionell benötigt zum Betrieb eine externe 24 V Spannungsversorgung (Art.-Nr.: WSSV 10). Nach Einschalten der Versorungsspannung leuchtet die LED "Power" grün. Technische Daten Versorgung Versorgungsspannung: AC 24 V ~ ± 15 %Stromaufnahme: max. 300 mAUmgebungstemperatur: -5 ... +45 °CLager-/Transporttemperatur: -25 ... +70 °CFeuchte Umgebung/Lager/Transport: max. 93 % r. F., keine BetauungEinbaubreite: 108 mm (6 TE)Anschlüsse Eingänge, Versorgung: Schraubklemmeneindrähtig: 0,5 ... 4 mm2feindrähtig ohne Aderendhülse: 0,34 ... 4 mm2feindrähtig mit Aderendhülse: 0,14 ... 2,5 mm2Kombisensor WS 10 KS: 4-pol. WAGO Anschlussklemme Typ 252-104Ausgänge: Relais (Schließer)8 x 250 V / 8 ANiederschlag: ja / neinEinsteller "Sensor": ca. 0 ... 76 klxHysterese: ± 5 % vom BereichsendwertEinsteller "Wind": 1 ... 20 m/s, AUSStellung 1: ca. 5 m/sStellung 2: ca. 10 m/sStellung 3: ca. 15 m/sHysterese: ± 5 % vom Bereichsendwert
