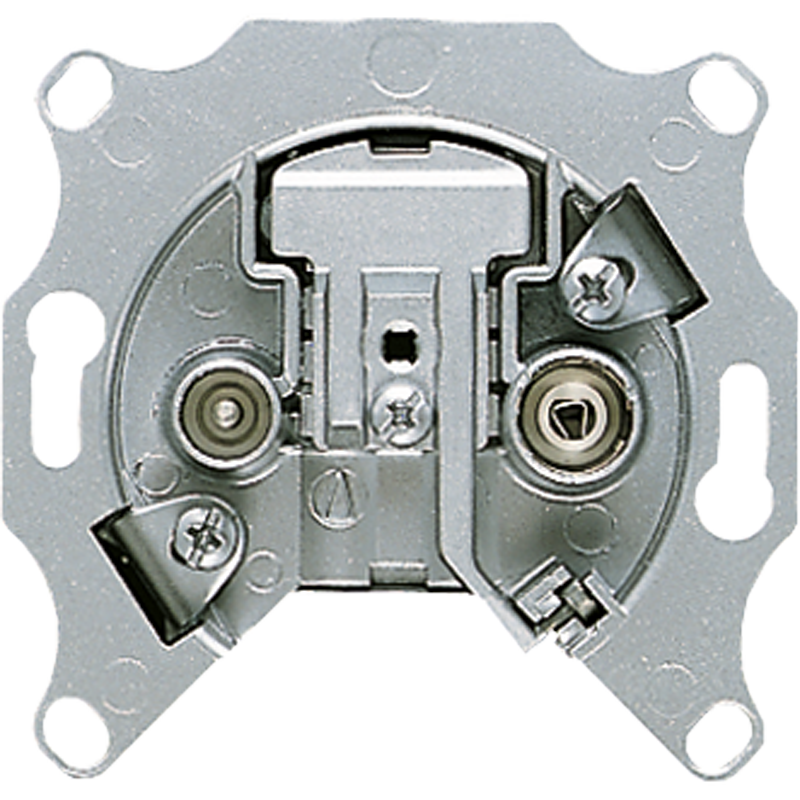

JUNG EDU04F 2-Loch Universal-Super-Breitband-Dose Einzeldose
13,45 €*
Versandfertig in 14 Tagen, Lieferzeit 3-4 Wochen
Produktinformationen "JUNG EDU04F 2-Loch Universal-Super-Breitband-Dose Einzeldose"
JUNG EDU04F 2-Loch Universal-Super-Breitband-Dose Einzeldose für Abdeckungen der Elektro-Installationsmaterial-Hersteller.
Eigenschaften:
- 2-Loch Universal-Super-Breitband-Dose mit Federklemmen
- Für BK- (Kabelfernsehen) und Sat-ZF-Verteilung ausgelegt.
- Lückenlose Frequenzbereiche 5 ... 2400 MHz auf beiden Auslässen.
- Vorteil: Auf- oder Umrüstung des BK-Hausnetzes mit Sat-Direktempfang jederzeit möglich.
Technische Daten:
- IN – TV (IEC-Stecker)
- Frequenzbereich: 5 ... 2150 (2400) MHz
- Dämpfung: 4,0 dB
- IN – RF (IEC-Buchse)
- Frequenzbereich: 5 ... 2150 (2400) MHz
- Dämpfung: 4,0 dB
- Entkopplung
- TV – RF: VHF, UHF / SAT: 20/20 dB
- Gleichstrompfad
- TV – IN (IEC-Stecker): 13/18 V, 22 kHz
- max. +24 V/0,5 A
- Ausführung: Einzeldose
-
Dosenkörper: verwindungssteifer, passivierter Zink-Druckguss
Information:
Einzeldosen werden verwendet, um die vom Abzweiger (Multi-Tap), Multischalter oder Sat-LNB kommenden, entkoppelten Stichleitungen abzuschließen (Sternstruktur).
Durchgangsdosen können auch kaskadiert werden (Baumstruktur). Die letzte Dose an einer Stamm- bzw. Stichleitung ist mit dem Abschlusswiderstand zu versehen.
Hinweis zur Verwendung der Durchgangsdose GEDU 10 bzw. GEDU 15:
Bei einer Stammleitung mit z.B. 7 Teilnehmern werden die ersten 4 Antennensteckdosen in GEDU 15 ausgeführt, die restlichen in GEDU 10. Somit haben alle Dosen in etwa die gleiche Pegelstärke.
| Fernspeisetauglich: | Ja |
|---|---|
| Frequenz: | 5 MHz |
Albrecht JUNG GmbH & Co. KG
Volmestraße 1
Schalksmühle, 58579, Deutschland
49(0)2355806-0
impressum@jung.de
Gefahr
Gefahr durch elektrischen Stromschlag! - Installation nur durch Elektrofachpersonal!
Durch eine unsachgemäße Installation gefährden Sie:
- Ihr eigenes Leben
- Das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z.B. durch Brand.
Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden.
Wenden Sie sich an einem Elektroinstallateur.
Erforderliche Fachkenntnisse für die Installation:
- die anzuwendenden " 5 Sicherheitsregeln ":
- Freischalten;
- gegen Widereinschalten sichern;
- Spannungsfreiheit feststellen;
- Erden und Kurzschließen;
- benachbarte, unter Spannung stehende Teile abdecken oder abschranken
- Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf. der persönlichen Schutzausrüstung.
- Auswertung der Messergebnisse
- IP-Schutzarten
- Einbau des Elektroinstallationsmaterials
- Art des Versorgungsnetzes (TN-System, IT- System, TT- System) und die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.)
