Ambiente TV-Radio-SAT Durchgangsdose Reinweiß
Ausverkauft
Produktnummer:
972845
Hersteller:
Gunsan
Hersteller-Nr.:
SK24TVRSD
Produktinformationen "Ambiente TV-Radio-SAT Durchgangsdose Reinweiß"

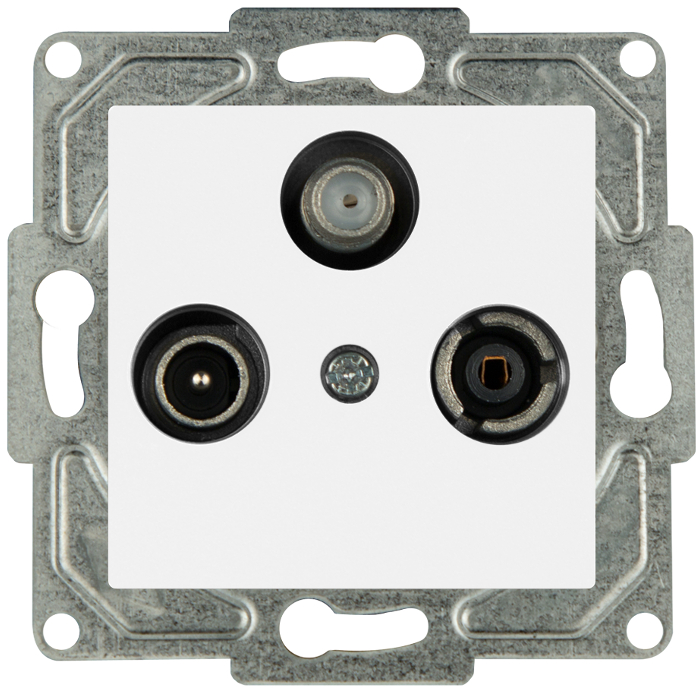

Ambiente TV-Radio-SAT Durchgangsdose mit AXING Einsatz in der Farbe Reinweiß.
Technische Daten:
- Universal-Antennensteckdose für CATV,SAT und Unicable-Systeme Durchgangsdose
- rückkanaltauglich 5-65MHz
- breitbandige Auskopplung
- ohne Gleichspannungsdurchgang
- Durchgangsdämpfung (SAT/TV 2200/862MHz) 2,5 dB|1,3 dB
- Anschlussdämpfung TV-Anschluss: 14dB
- Anschlussdämpfung Radio-Anschluss: 16dB
- Anschlussdämpfung SAT-Anschluss: 14dB
- 5-2200MHz,
- Klasse A
- ULTRA HDTV-tauglich
- Anschlüsse in Schraub-Klemmtechnik frei zugänglich
- Verwendbare Kabel: 0,63 - 1,13 mm Innenleiter; 4,70 - 7,35 mm Aussendurchmesser
Stichdosen sind Einzeldosen und dürfen in einem Kabelstrang nicht mit anderen Dosen kombiniert werden. Sie sind die Standard-Dosen in normalen Sat-Stern-Verteilungen.
Eigenschaften "Ambiente TV-Radio-SAT Durchgangsdose Reinweiß"
| Anschluß: | TV- Radio-SAT Durchgangsdose |
|---|---|
| Montageart: | Unterputz |
| Rückkanal: | 5- 65 MHz |
| Schirmungsmaß: | Klasse A gemäß EN 50083-2/A1 |
| Auskopplungsart: | Filterschaltung/Richtkopplertechnik |
| Anschlussdämpfung TV1-Anschluss: | 14 dB |
| Verwendbare Kabel: | 0,63…1,13 mm Innenleiter | 4,70…7,35 mm Aussendurchmesser |
| Frequenzbereich SAT-Anschluss: | 950…2200 MHz |
| DC-Durchlass F-Buchse auf Stamm: | ja |
| DC-Durchlass Stamm auf Stamm: | Ja |
| Anschlussdämpfung SAT-Anschluss: | 14 dB |
| Durchgangsdämpfung (SAT/TV 2200/862MHz): | kleiner 2,5 dB |
Hersteller "Gunsan"
Gunsan Elektrik
Osmangazi Mah. Yıldırım Beyazıt Cad. No:29
Sancaktepe/ İSTANBUL, 34882
info@gunsanelectric.com
Weiterführende Links des Herstellers
Gefahr
Gefahr durch elektrischen Stromschlag! - Installation nur durch Elektrofachpersonal!
Durch eine unsachgemäße Installation gefährden Sie:
- Ihr eigenes Leben
- Das Leben der Nutzer der elektrischen Anlage.
Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z.B. durch Brand.
Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden.
Wenden Sie sich an einem Elektroinstallateur.
Erforderliche Fachkenntnisse für die Installation:
- die anzuwendenden " 5 Sicherheitsregeln ":
- Freischalten;
- gegen Widereinschalten sichern;
- Spannungsfreiheit feststellen;
- Erden und Kurzschließen;
- benachbarte, unter Spannung stehende Teile abdecken oder abschranken
- Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf. der persönlichen Schutzausrüstung.
- Auswertung der Messergebnisse
- IP-Schutzarten
- Einbau des Elektroinstallationsmaterials
- Art des Versorgungsnetzes (TN-System, IT- System, TT- System) und die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.)
